依据国家标准的相关规定，学习图幅、比例、图像、字体等相关内容。

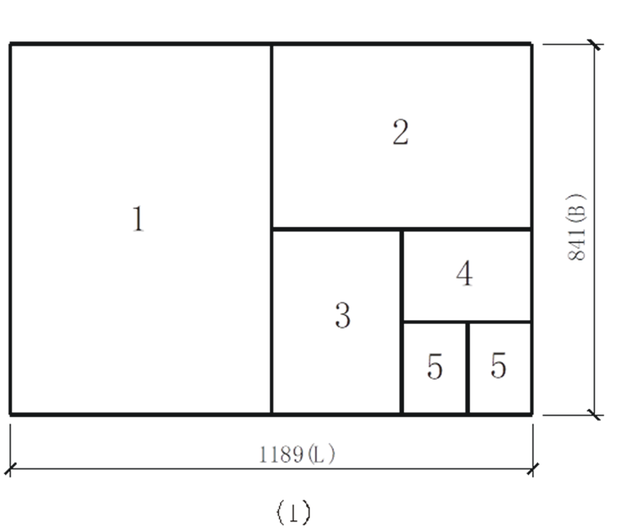

1、图纸幅面

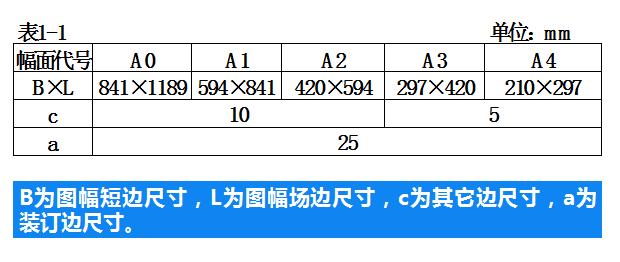

图纸的幅面指的是图纸的大小，简称图幅。图纸的幅面、图框尺寸、格式应符合国家制图标准《房屋建筑制图统一标准GB/T50001——2001》的有关规定。
图纸的短边一般不应加长，长边可加长，允许加长0~3号图纸边长；加长部分的尺寸应为长边的1/8及其倍数关系。特殊情况下，还可以使用b×l为841mm × 892mm、1189mm × 1261mm 的图幅。

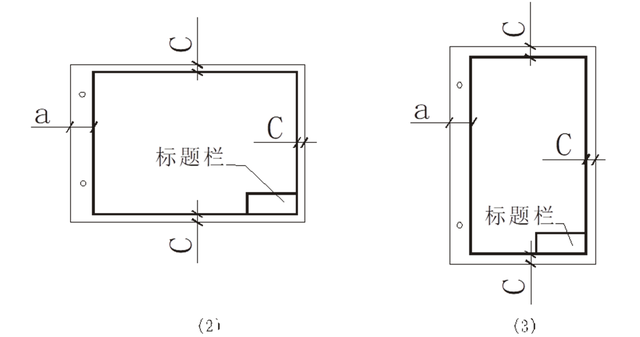

不留装订边的图框格式如图:
l0号和1号图幅的e宽为20mm。 l2号3号4号图幅的e宽为10mm。
2、标题栏和会签栏:

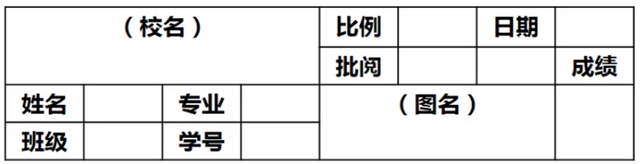

（1）标题栏：图纸的标题栏简称图标，是将工程图的设计单位名称、工程名称、图名、图号、设计号及设计人、绘图人、审批人的签名和日期等，计中罗列的表格。根据工程需要选择确定尺寸。一般横式240*30，竖式200*40。
（2）会签栏：会签栏式为各种工种负责人签字所列的表格，会签栏应按照图示，其尺寸应为85mm*20mm，栏内应填写会签人员所代表的专业、姓名、日期；一个会签栏不够时，可另加一个，两个会签栏应并列；不需会签栏的图纸可不设会签栏
3、比例:
（1）图样的比例，是指图形与实物相对应的线性尺寸之比。比例的大小，是指比值的大小。例如1：1是表示图形大小与实物大小相同。1：100是表示实际中的100个单位落实在图纸上缩小成1个单位，即实物的1/100。1：200是表示实际中的200个单位落实在图纸上缩小成1个单位，即实物的1/200。
4、图线:
为使图样清晰，便于图样表达，并能分清主次，工程图中对于图线的名称、线型、线宽及用途均做出了规定。
线宽
线宽即线条粗细度，国标规定了三种线宽：粗线(b),中线（0.5b),细线（0.35b)。其中b为线宽代号，线宽系列共八级（0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0),常用的线宽组合见表。
图线画法
图线画法
5、字体:
书写的汉字、数字、字母等必须做到：字体端正，笔划清楚，间隔均匀，排列整齐。字体的高度，汉字字高不小于3.5mm；数字、字母不小于2.5mm。
汉字：应采用国家正式公布的简化汉字，用长仿宋体书写。字体高度与宽度之比大致为3:2，并一律从左到右横向书写。各类字体写法示范如下：
仿宋字示列
字母与数字：拉丁字母、阿拉伯数字及罗马字根据需要可以写成直体或斜体。斜体字一般倾斜75°，当与汉字一块书写时宜写成直体。拉丁字母、阿拉伯数字及罗马字的字高，应不小于2.5mm。拉丁字母及数字书写字例如图所示。
